3 en 1 detección de escape multifuncional subterráneo del agua y del gas de la detección de escape del tubo PQ BT

PQ - detector de escape multifuncional inalámbrico del tubo 3-In-1 de la serie de BT

Introducción del instrumento

PQ - el detector de escape multifuncional inalámbrico de la serie de BT es una nueva generación de detector de escape inalámbrico multifuncional investigó y se convirtió independientemente por nuestro instituto, específicamente para detectar salida de la tubería de la presión y la dirección de la tubería. Esta serie de instrumentos puede solucionar con eficacia y convenientemente el problema de la salida de la tubería de la presión externa recogiendo y analizando el sonido y la señal de la salida o el gas del escape de la tubería. Instalando un dispositivo de los sonidos en el interfaz de la tubería, puede también localizar exactamente la ubicación y la dirección de las tuberías subterráneos del metal y del no metal. Es conveniente para la inspección de escapes y de direcciones de la tubería del agua del grifo, de la lucha contra el fuego, y de tuberías de calefacción en la red externa.

Principio de funcionamiento

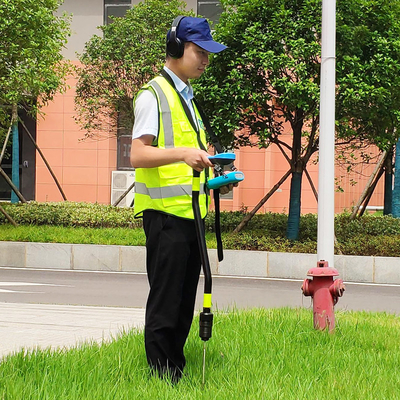

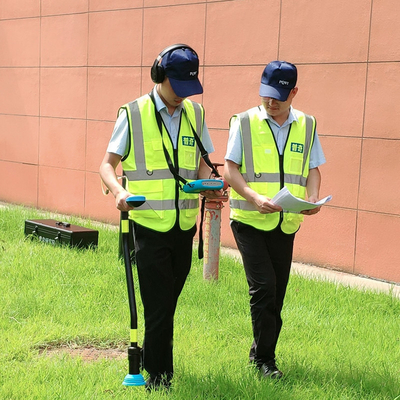

Función de detección acústica: Usando el sensor para recoger el sonido y la señal de la exhibición de la salida de la tubería, la señal recogida se envía a la radio del anfitrión, después de que se procese la señal del anfitrión, él se exhibe en el interfaz del anfitrión bajo la forma de columnas y valores de la señal. Al mismo tiempo, el sonido también será enviado a los auriculares inalámbricos a través del anfitrión, con la combinación de “escuchar” y de “considerar” dos maneras de analizar y de determinar el punto que se escapa.

Función de detección del gas: Inyectando el gas mezclado del hidrógeno y del nitrógeno en la tubería, utilice un sensor dedicado del hidrógeno para recoger y analizar el hidrógeno escapado, detectar el contenido de hidrógeno escapado, lo exhibe en el interfaz del anfitrión bajo la forma de columnas y valores de la señal, y observa los cambios del tamaño del contenido de hidrógeno. Cuando la columna medida de la señal de la posición es la más alta y el valor es el más grande, puede ser juzgado que la posición es un escape de la tubería.

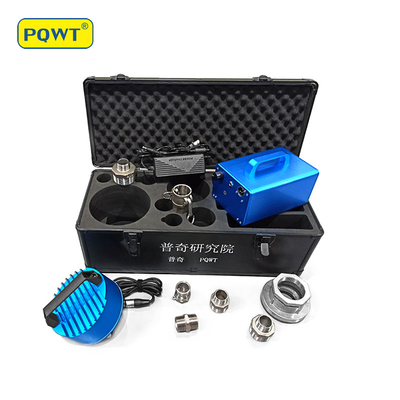

Tubería que localiza la función: Cuando la dirección de la tubería es desconocida, un dispositivo de sonido se puede instalar en el interfaz de la tubería. El dispositivo genera una señal específica de la onda acústica mezclada con frecuencias múltiples en la tubería. La señal se transmite horizontalmente a lo largo de la tubería en ambas direcciones y transmitido verticalmente a la tierra, usando el anfitrión y el sensor recoja esta señal específica de la onda acústica en la tierra y analice su fuerza para localizar exactamente la orientación y la dirección de las tuberías subterráneos del metal y del no metal.

Componentes

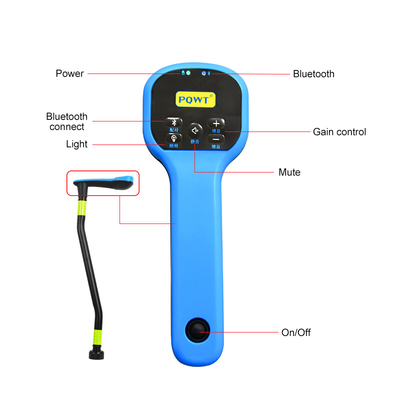

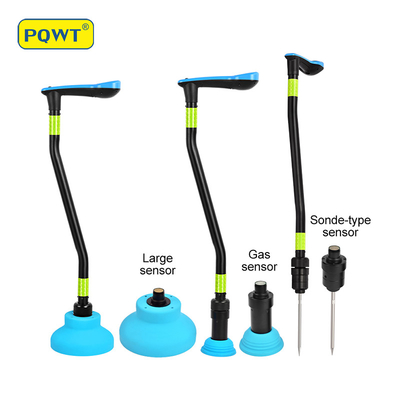

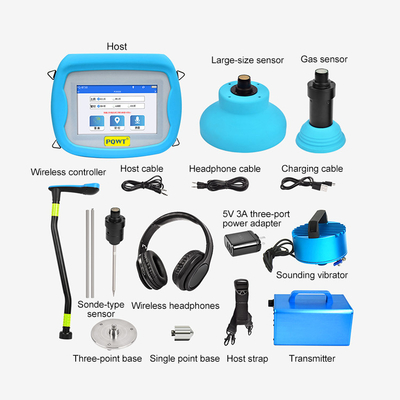

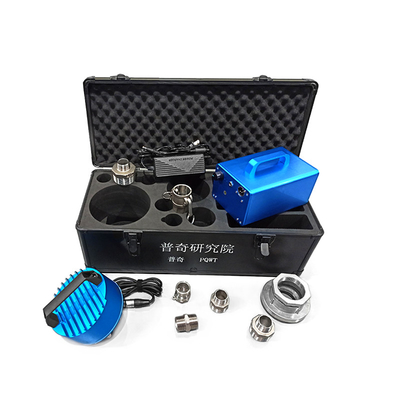

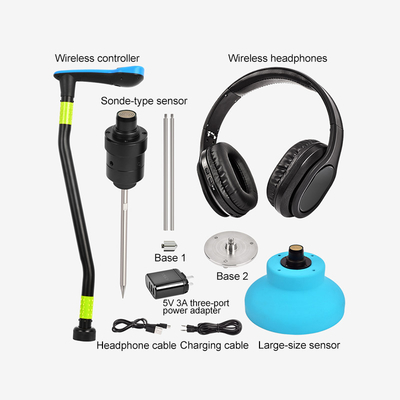

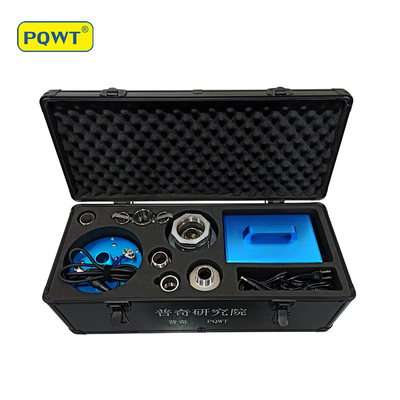

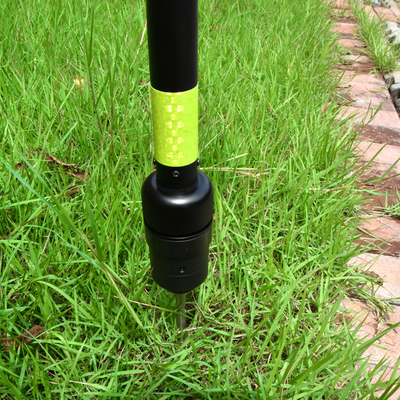

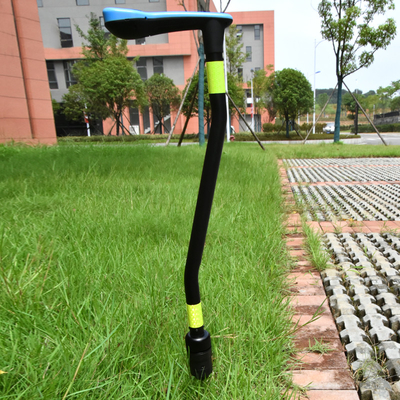

ordenador central, auricular inalámbrico, regulador inalámbrico, base de tres puntos, base monopunto, cable del repuesto del auricular, sonda-tipo sensor, cargador USB del puerto de 5V 3A 3, cable de carga, cable del repuesto del anfitrión, correa del anfitrión, sensor del gas, sensor grande, vibrador del sonido, transmisor
